Автоматическая промывка фильтров


Автоматическая промывка фильтров
9 594 просмотра

При монтаже систем водоснабжения широко применяются фильтры тонкой очистки. Освобождение сетки фильтра от застрявших в ней частиц осуществляется в ручном или механическом режиме. Ручной режим сводится к повороту шарового крана внизу фильтра и, под напором воды, все загрязнения, задержанные сеткой, удаляются в дренажную систему слива.
Подробнее рассмотрим вариант принудительной автоматической промывки, осуществляемой в предустановленном временном интервале. Конечно это самый удобный, хотя и более затратный способ обслуживания гидросистемы. Хотя, учитывая единовременность затрат, результат последующей эксплуатации вполне себя оправдывает.

Привод автоматической промывки

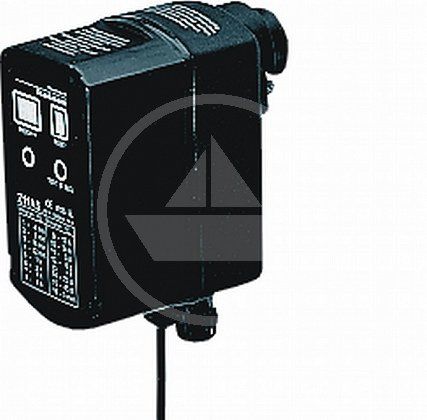

Привод автоматической промывки фильтров Z11SБайонетное соединение привода позволяет использовать его с фильтрами F76S, HS10S, FN09 и F74S ¾", 1″, 1¼". Светодиодный двухоконный индикатор отражает период предустановленного интервала промывания. Четыре пальчиковые батарейки обеспечивают стабильную работу устройства при отсутствии внешнего электропитания. После проверки на отсутствие давления можно приступать к присоединению привода к фильтру. Стабильная работа обеспечивается соблюдением условий эксплуатации: влажность от 5 до 90%, t




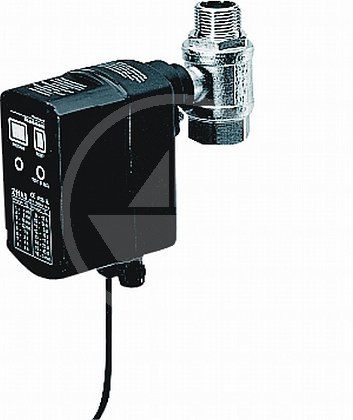

Привод автоматической промывки фильтров Z11ASРаботает с фильтрами F76S, HS10S, FN09 и F74C. Время промывания 25″.
Резьба шарового крана ½" (Z11AS-1/2A), либо 1″ (Z11AS-1A) соответствует линейке фланцевых фильтров F76S-F. При автоматическом срабатывании привода внутренняя втулка из фторопласта поворачивается на 90 градусов открывая отверстие для слива воды. Напор воды из подающей магистрали прочищает сетку выводя в дренаж накопленные загрязнения. По окончании промывки, втулка шарового крана поворачивается, перекрывая слив и далее фильтр работает в штатном режиме.

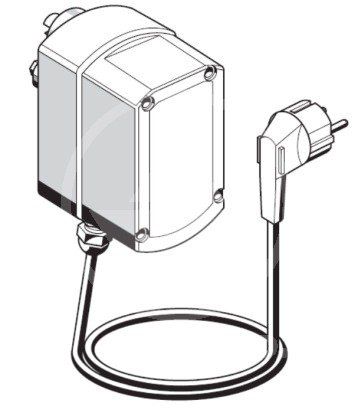

Привод автоматической промывки фильтров Z74AОснащён байонетным соединением к фильтрам. Отсоединение штатного переключателя позволяет произвести установку фильтра. Переключатели служат для определения периода срабатывания через чёткие временные интервалы. Отключение привода от сети и снятие задней крышки позволяет получить доступ к переключателям. В данном варианте прибора нет индикатора выставленного порядка сработки, который составляет от 4 минут до 3 месяцев.







Маркировка



Тип присоединения

Совместимость с фильтрами

Тип управления

Z74AA

Сбоку, байонет

Фильтры 74 серии на ¾", 1", 1¼" Фильтры 76 серии, узел HS10S

Механическое

Z11S-A

Сбоку, байонет



Фильтры 74 серии на ¾", 1", 1¼" Фильтры 76 серии, узел HS10S

Сенсорное

Z11AS

Снизу, шаровый клапан

Фильтры 74 серии, фильтры 76 серии, узел HS10S, фланцевые фильтры F76S-F
Сенсорное

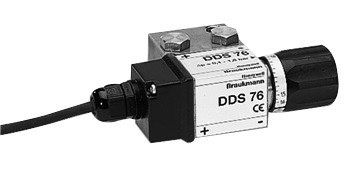

Реле перепада давления DDS76Сравнивает уровень давления до и после фильтра F76S. Превышение ранее установленных показателей и загрязнение фильтрующей сетки активирует промывочный приводы Z11 или Z74. Перепад давления устанавливается в диапазоне шкалы от 0,1 до 0,6 бар (оптимальное значение 0,5 бар). Максимальное рабочее статистическое давление до 16 бар.


Выпускаются в 3 вариантах подключения:

1. DDS76-½" для F76S-½" и F76S-¾"
2. DDS76-1" для F76S-1", F76S-1¼" и F76S-F
3. DDS76-1½" для F76S-1½" и F76S-2"

Штуцер для дренажа FF06Резьбовым соединением ¼" подключается к шлангу во время промывки сетчатого элемента. При текущей эксплуатации рекомендуется применять хомут соответствующего диаметра с червячной затяжкой для исключения возможного соскакивания шланга под напором дренажной воды из фильтра.





Шаровый клапан KH11ASПрисоединяется на привод обратной промывки Z11AS вместо износившегося в ходе частых промывок. Фланцевое соединение надёжно крепится к приводу обратной промывки болтами, входящими в комплект поставки. Корректная работа привода обеспечивается своевременной заменой клапана.

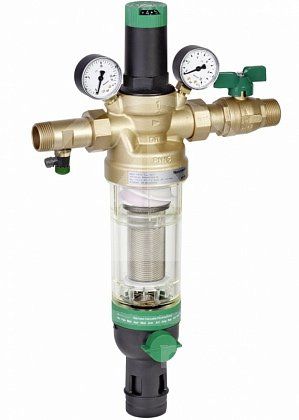

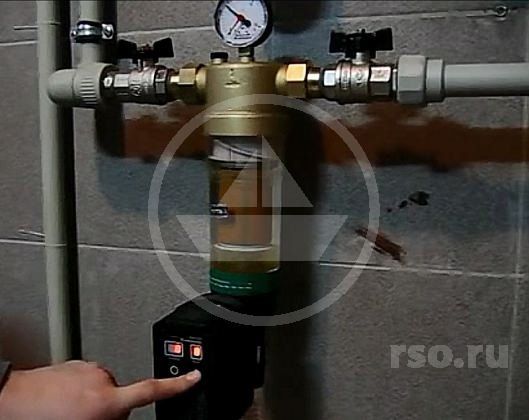

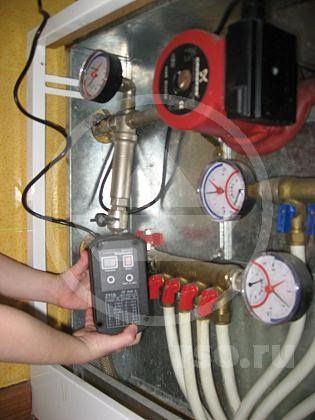

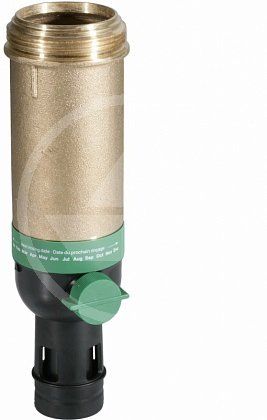

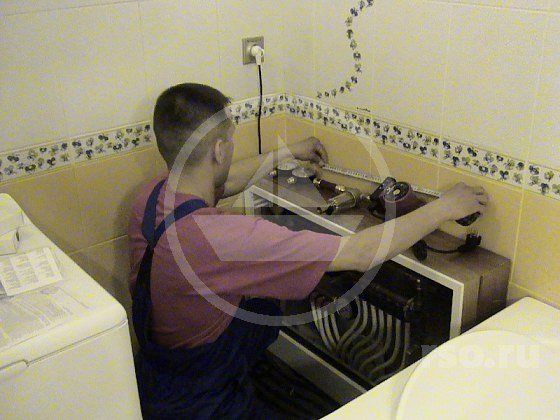

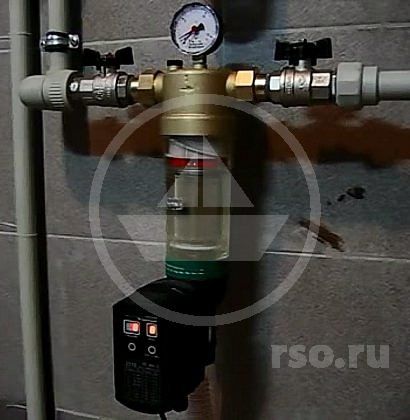

Этот фильтр объединяет сразу несколько устройств: обратный (предотвращающий противоток) и редукционный клапан с запорным вентилем, а фильтр тонкой очистки имеет возможность обратного промывания, автоматический режим работы которого задаётся байонетным приводом Z11 или Z74. Манометры указывают разницу давлений входящей и выходящей из фильтра проточной воды. До промывания. Отчётливо видно загрязнение сетки сквозь чашу из ударопрочного пластика, что свидетельствует о загрязнении нержавеющей стальной сетки. После промывания. Визуально видно, что в результате автоматического промывания с предустановленным интервалом срабатывания фильтр полностью очистился от загрязнений. Бронзовый картер используется с фильтром F76s преимущественно для фильтрации горячей воды.Перед началом сборки системы автоматической промывки фильтра F76s с приводом Z11 сантехник производит замеры габаритов сборочного узла, размещаемого в техническом шкафу накладного типа. Установка устройства должна производиться опытными сантехниками, классифицированными по системе профессионального стандарта не менее 4 разряда по профессии.
