Первый запуск двухконтурного газового котла

Первый запуск двухконтурного газового котла
9 927 просмотров

1. Установка: выбор места монтажа, требования к помещению

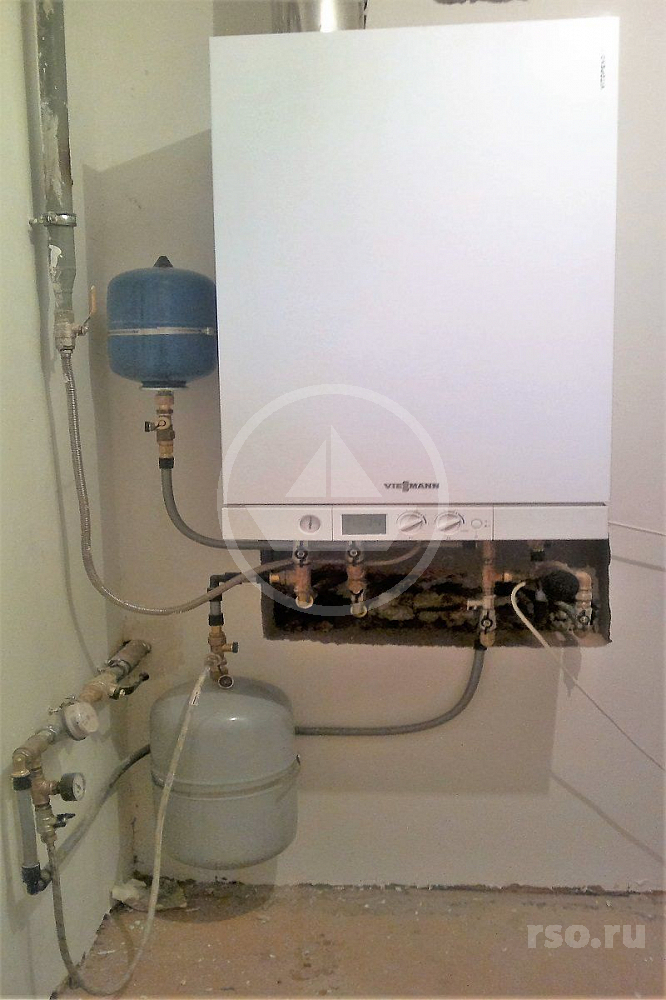

Рассмотрим выбор места установки котла, дающего тепло и уют загородному дому на примере Viessmann 111 W. Монтаж и подключение котла, проектируют вблизи воздуховода и места ввода воды в дом, в помещении достаточного объёма с обеспечением приточной вентиляции для поддержания постоянной тяги воздуховода.

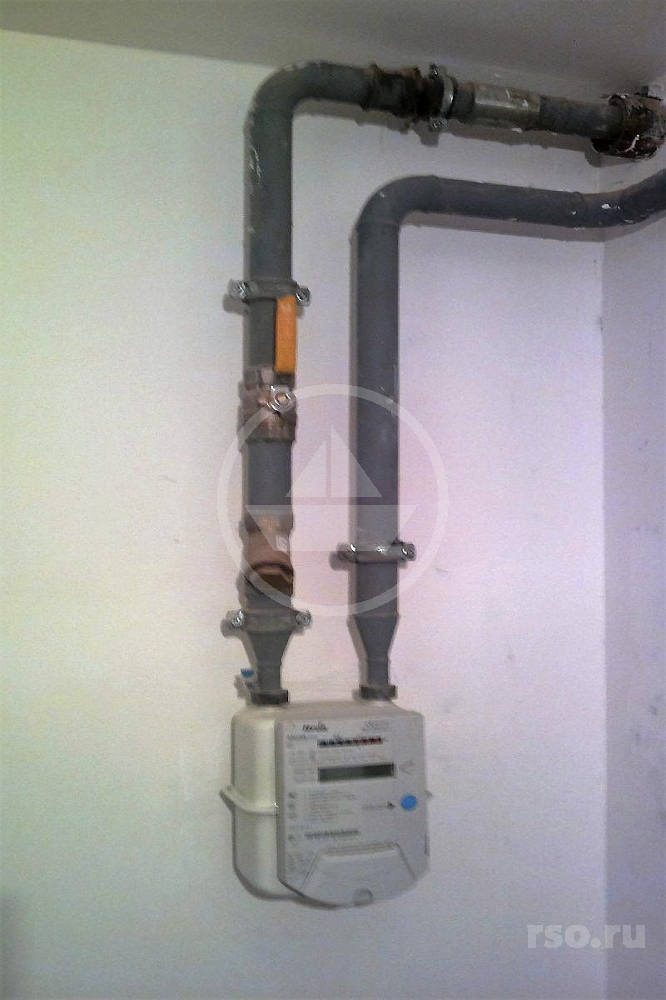

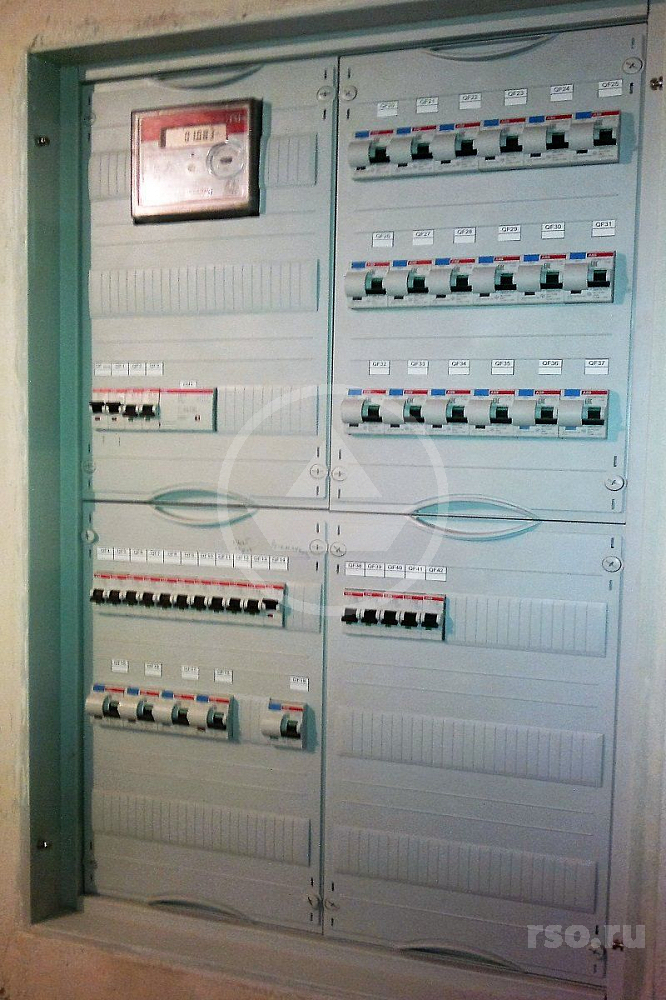

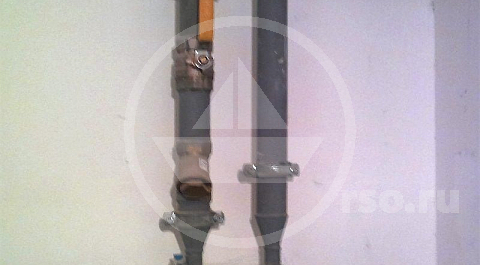

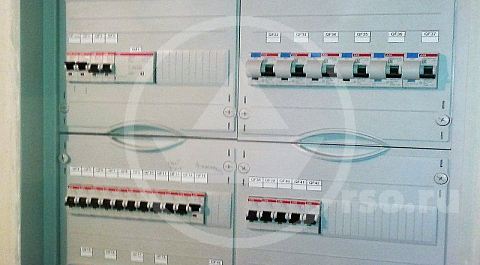

Чаще всего это подвальное или полуподвальное помещение, оборудованное подводящей газовой магистралью со счётчиком, электропитанием (не лишним заложить в проект автономное электропитание газового котла) и запорно-вентильной группой. Современные требования безопасности предписывают наличие прибора-оповещателя о утечке газа и воды непосредственно в зоне работы котла или системы диспетчеризации с оповещением.

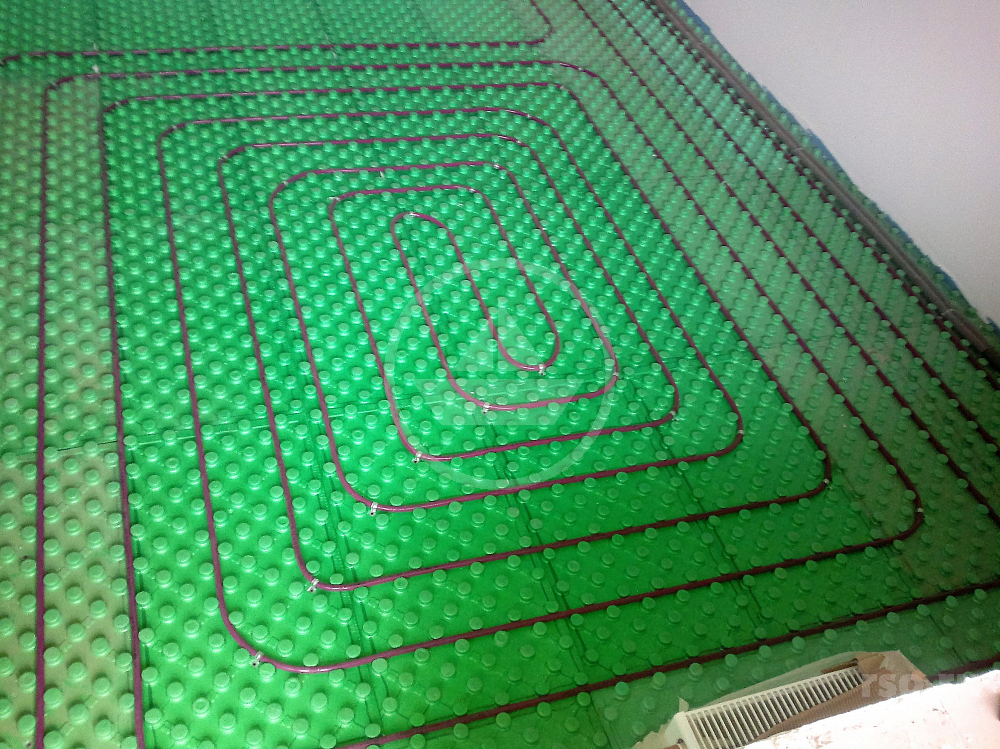

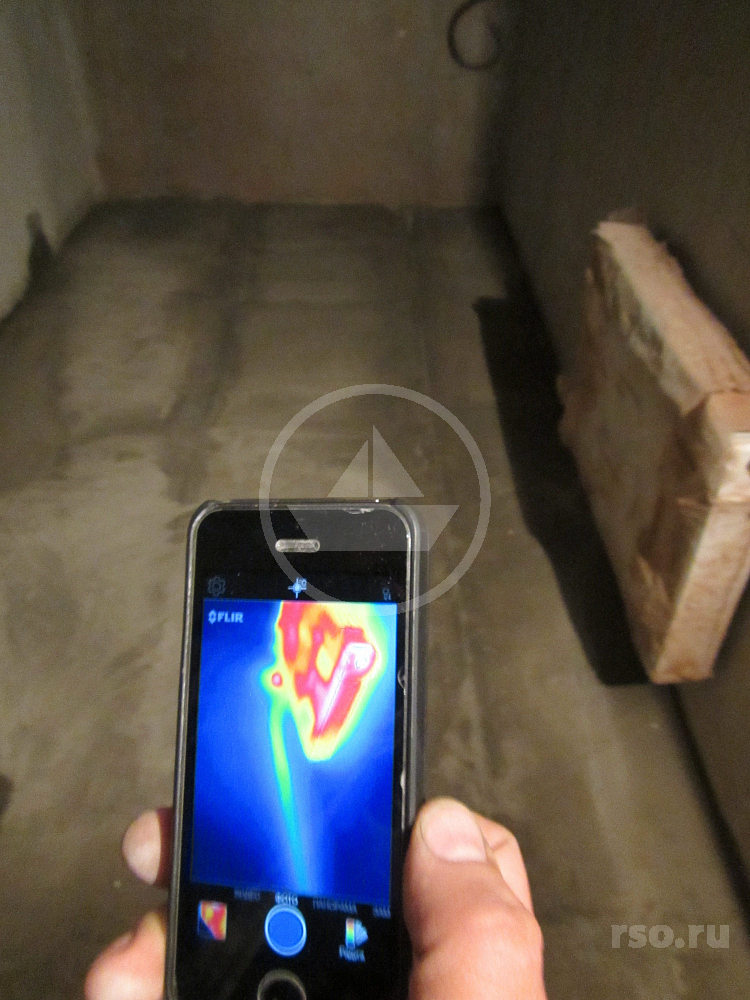

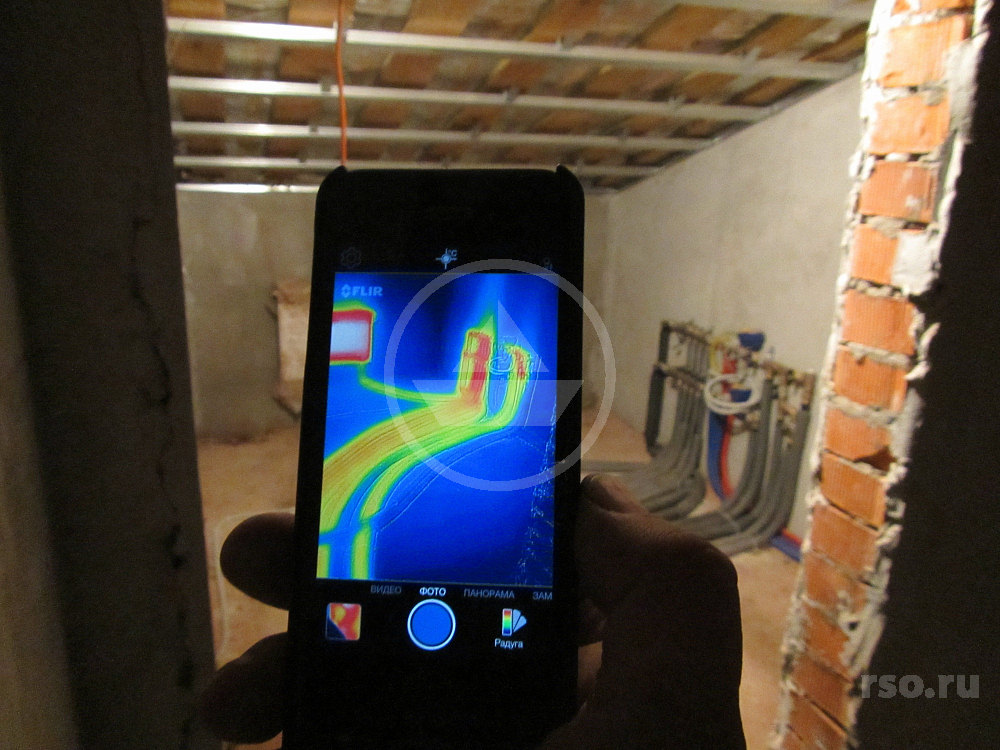

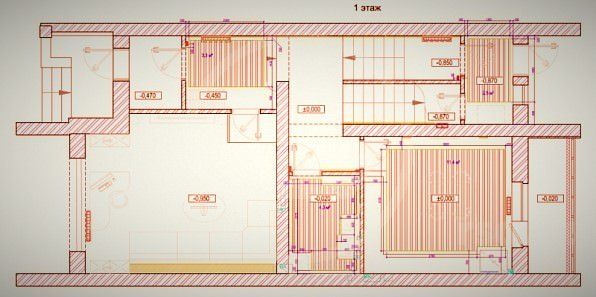

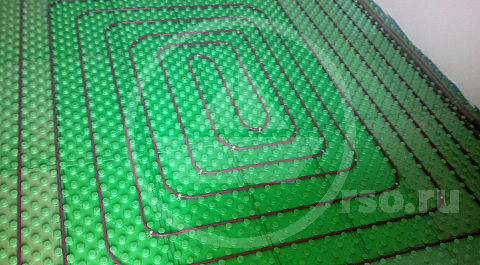

Принципиальная схема отопления с использованием двухконтурного газового котла Viessmann 111 W не претендует на полное совершенство, однако, вполне используема для практического применения. Водяной тёплый пол на первом этаже таун-хауса покрывает более обширные зоны, в которые входят котельная, прихожая, кухня и ванная комната. Тёплый водяной пол второго этажа таун-хауса расположен только в ванной комнате, так как другие помещения снабжены радиаторами и не требуют дополнительных систем обогрева.

2. Проектирование системы труб подвода и слива воды: прокладка труб ГХВ, отопления и тёплых полов

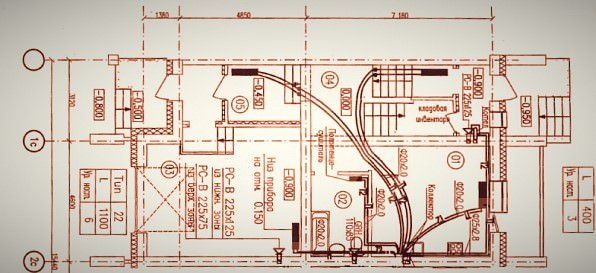

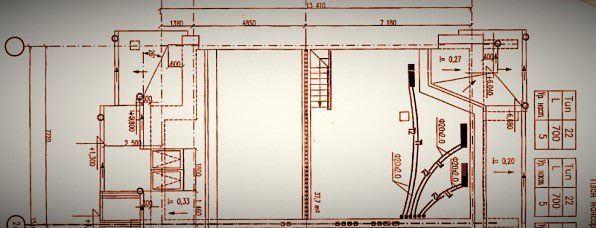

Чертежи с указанием мест расположения тепловых приборов первое из необходимых условий успешной реализации проекта. Просчёт объёма обогреваемых помещений относительно мощности отопительного прибора производится известными формулами и определяет уровень мощности выбираемого котла.
Если дом многоэтажный, понятно, что пользуясь лестничными маршами избыточное тепло неизбежно поднимется снизу-вверх и на верхних этажах следует размещать радиаторы меньшего размера, а последний этаж вовсе обойдётся без тёплых полов , если таковые заложены в первоначальный проект.
Использование фурнитуры REHAU существенно увеличивает надёжность собранной гидросистемы, причём, без уменьшения данного определяющего показателя, и пользуясь достаточным знаниям рынка поставщиками деталей и агрегатов, вполне возможна адекватная замена коллекторов и тепловых узлов наименованиями иных известных брендов, дешевле по стоимости, исключая трубы — их лучше оставить оригинальными. Таким образом смело утверждаем — обвязка котла РЕХАУ один из самых оптимальных вариантов.

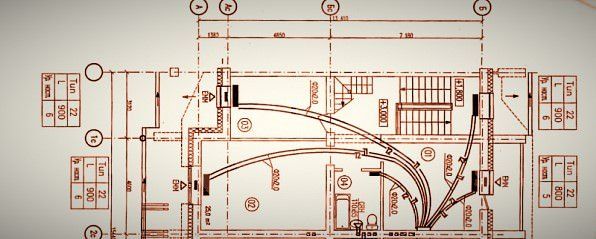

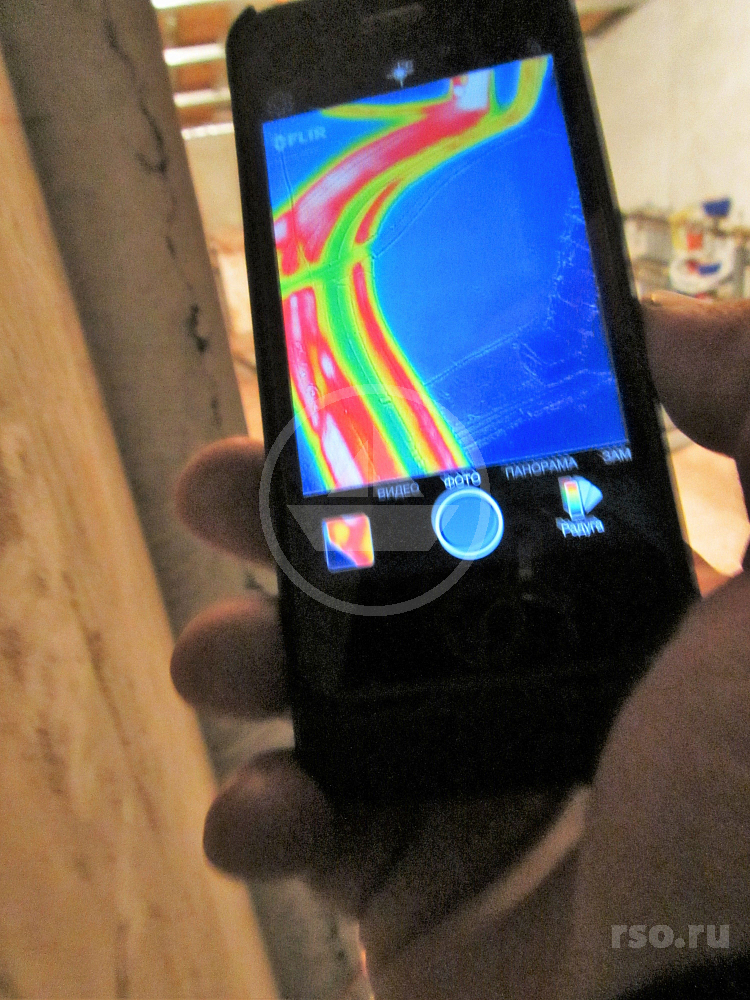

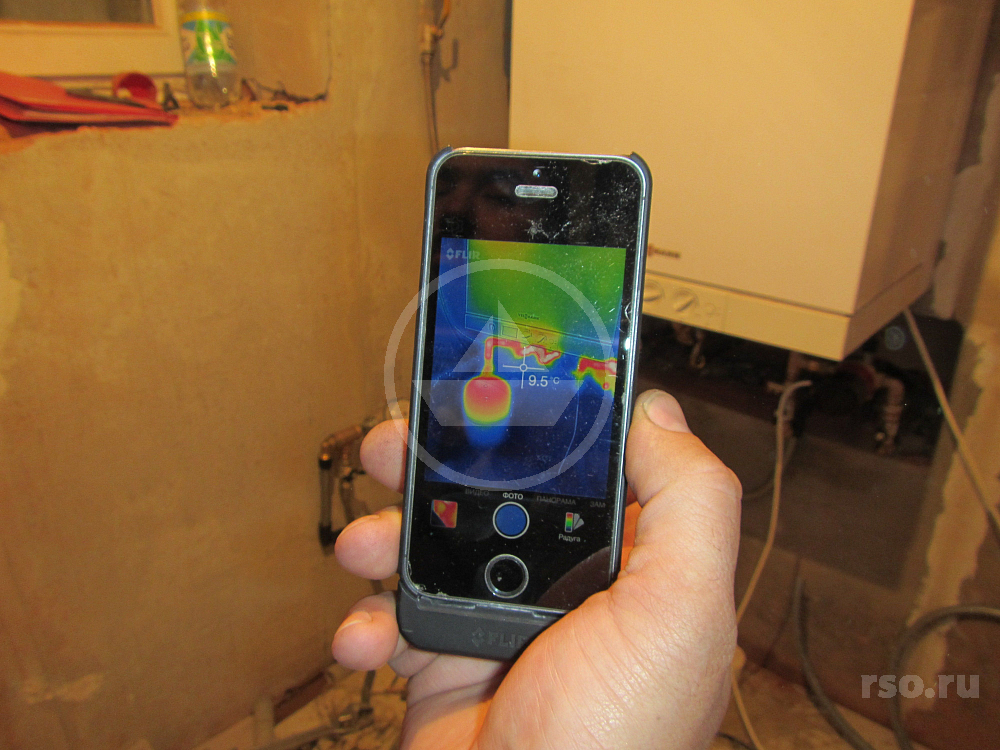

Монтаж отопления на первом этаже обеспечивает теплоконвекцию подлестничной зоны и прихожей, а также обогрев кухни, ванной комнаты и гаража. Проектируя монтаж отопления дома с учётом факторов возможных тепловых потерь, система обогрева выстраивается таким образом, чтобы максимально минимизировать данный негативный фактор. Монтаж систем отопления верхнего этажа производится с учётом перетекания избыточного тепла с нижних этажей и ограничением мощности обогревательных приборов.

3. Формирование замкнутого контура постоянной циркуляции горячей воды

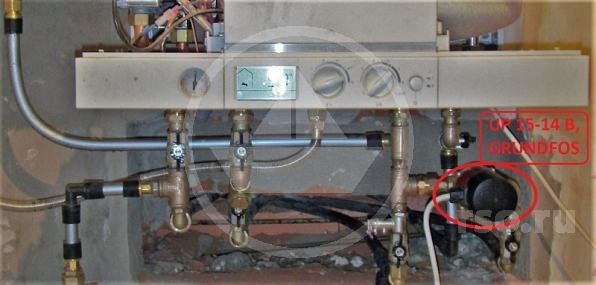

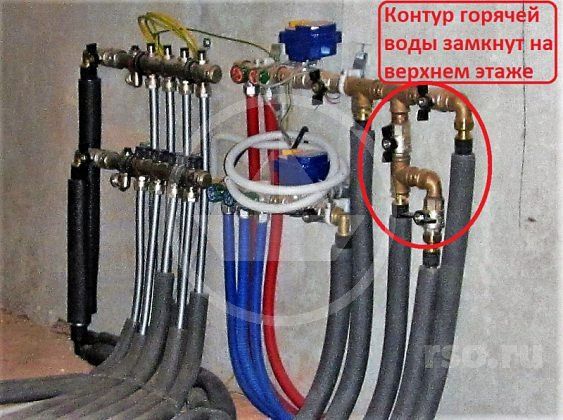

Чтобы обеспечить постоянный и немедленный разбор горячей воды на этажах и стабильный нагрев полотенцесушителей, в управляющем узле верхнего этажа нужно замкнуть контур горячей воды, а под котлом разместить циркуляционный насос (в нашем случае UP 15-14 B, GRUNDFOS) нагнетающий постоянный ток воды в замкнутом контуре вместе с встроенным в котёл нагнетательным насосом обеспечивающим обвязку отопительного котла.
Тёплые полы управляются насосно-смесительным узлом, создающим необходимое давление дополнительно к штатному повысительному насосу котла. Повысительные насосы указанных систем работают достаточно тихо, чтобы в процессе эксплуатации совсем не обращать на них внимания.

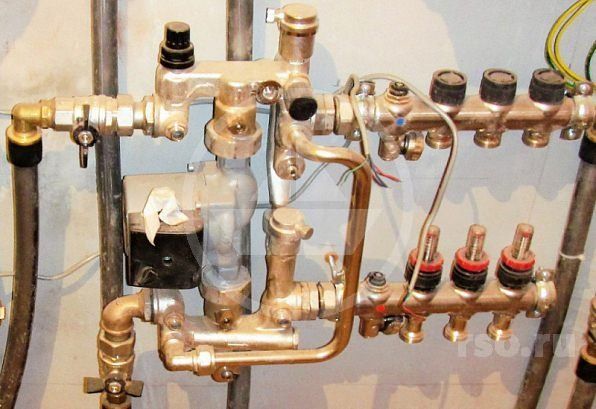

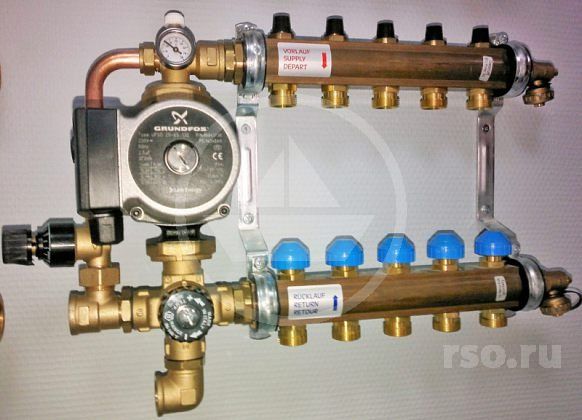

Монтажная группа ГХВ и тёплых полов компактно формируется в установленном месте с обеспечением свободного доступа для регулировочных и регламентных операций. Насосно-смесительный узел для тёплого пола играет важную роль в системе теплоснабжения нагнетая и стабилизируя ток горячей воды в автоматическом режиме. Насосно-смесительный узел для тёплого пола REHAU кроме высокого качества отличается от аналогов большей долговечностью и стойкостью к закипаниям и коррозии.

4. Подготовка к пуску: подключение к водозабору, водораздаче и газовой магистрали

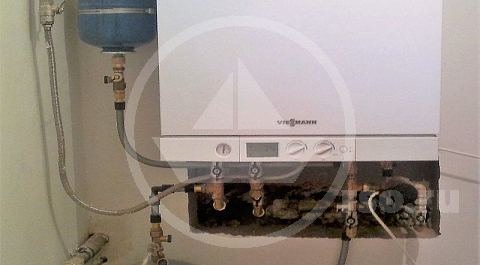

Учитывая то, что двухконтурный котёл Viessmann 111 W имеет встроенную группу безопасности, немецкие инженеры предусмотрели довольно простую, для специалиста, систему подключения и запуска.
Первое, что нужно учесть, планируя монтаж котла, это качество используемой питьевой воды. Подключая подачу жидкости 3,0 моль/м3 (16,8 немецких градусов жёсткости) рискуете получить коррозию и накипь, поэтому пробу нужно сдать на анализ, а затем использовать. В случае с Viessmann 111 W, чтобы не получить повреждение мембран и различных уплотнений и, вдобавок, образования дополнительных шумов в трубопроводах, добавлять антифриз производитель оборудования запрещает. Котёл отлично работает на воде.
После проверки минимального давления отопительной установки (не менее 0,8 бар) следует проверить, что вентиляционные отверстия в помещении открыты и свободны для циркуляции воздуха.

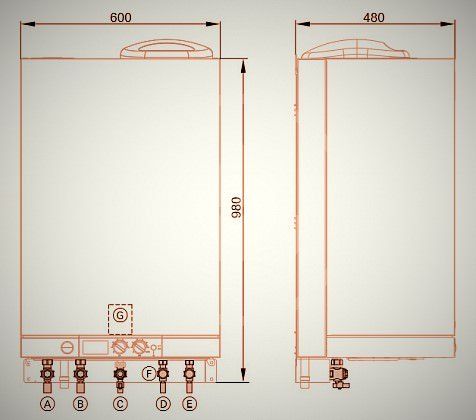

Подготовка к обвязке двухконтурного котла viessmann 111 w начинается с предварительной проверки давления в системе с помощью манометра и последующего включения кнопки запуска. Запуск двухконтурного котла Viessmann 111 W должен производиться грамотным специалистом, знающим что: “A” - подающая магистраль отопительного контура; “B” - обратная магистраль отопительного контура; “C” - подключение газа; “D” - холодная вода; “E” - горячая вода; “F” - предохранительный клапан ёмкостного водонагревателя; “D” - зона для элекрокабелей;

5. Запуск: промывка системы, устранение завоздушивания и заправка теплоносителя

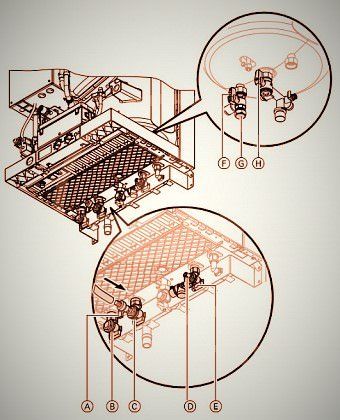

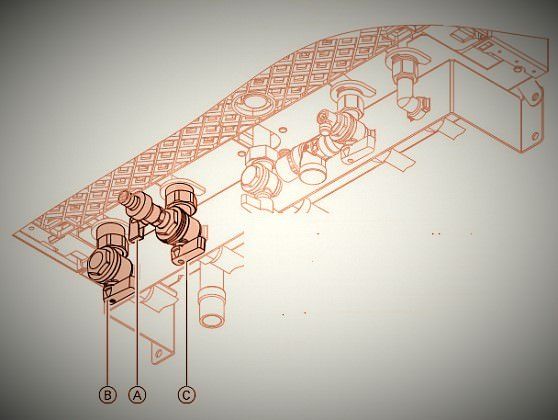

Когда давление расширительных баков проверено, убедитесь, что кран подачи газа на котле закрыт, затем наполняйте трубы контура отопления водой используя вентили «А» и «С». Учитывайте, что как правило, сервопривод переключателя клапана зафиксирован в среднем положении и если включение контроллера перед заполнением ещё не производилось, то произойдёт полное заполнение установки и штатным образом будет выполнена обвязка котла.
А если контроллер ранее включался перед заполнением, просто одновременно поворачиваете оба регулятора до упора влево и сервопривод автоматически переведёт клапан в среднее положение.
Не забудьте отключить сетевой выключатель контроллера после того как гидросистема наполнится.
Запорный вентиль отопительного контура «С» и краны наполнения «А» и «В» закрываются.
Повысив давление до 4 бар в первую очередь проводится черновая промывка системы и мелкие взвеси удаляются из трубопроводов, во вторую очередь нагнетательный насос поможет сделать промывку начисто, и она будет готова к работе.

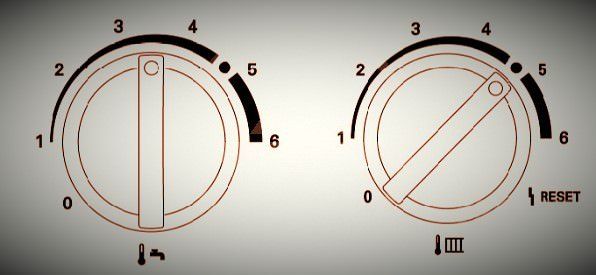

Опорожнение отопительного контура в первый запуск котла во время промывки системы производится несколько раз, до полного удаления замутнений и взвеси в трубах и отопительных приборах. Наполнение и удаление воздуха системы отопления в первый запуск газового котла производится с помощью данных пусковых вентилей. Регуляторы температуры водоснабжения и отопления являются основным управляющим механизмом в повседневной эксплуатации котла.

6. Контроль правильной работы котла, приборов отопления и раздачи горячей воды

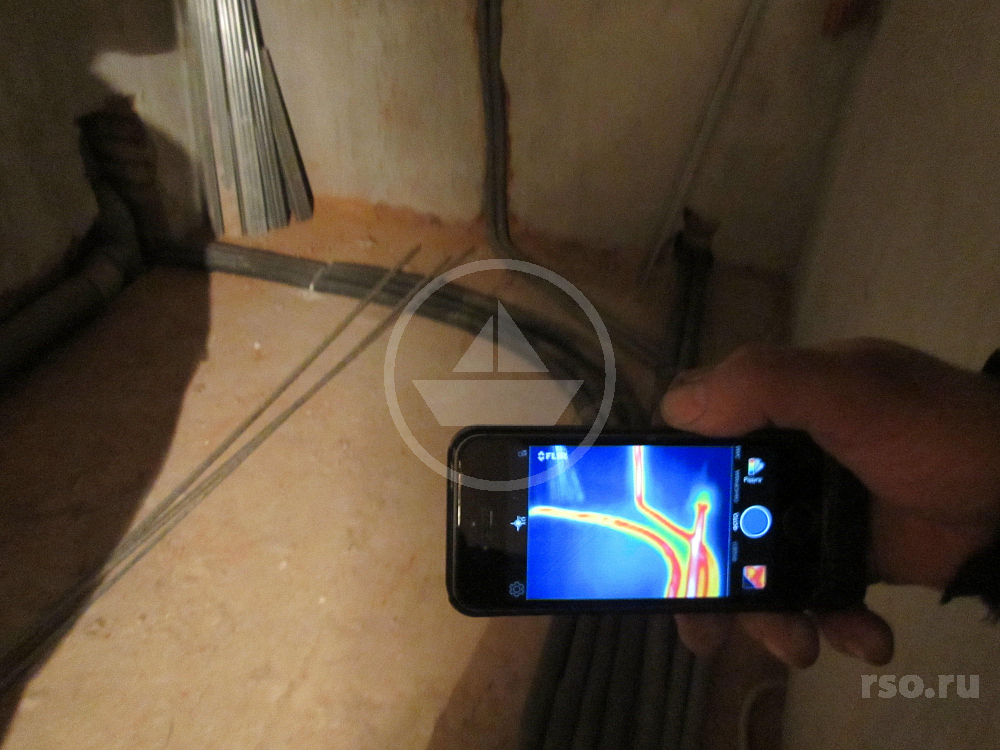

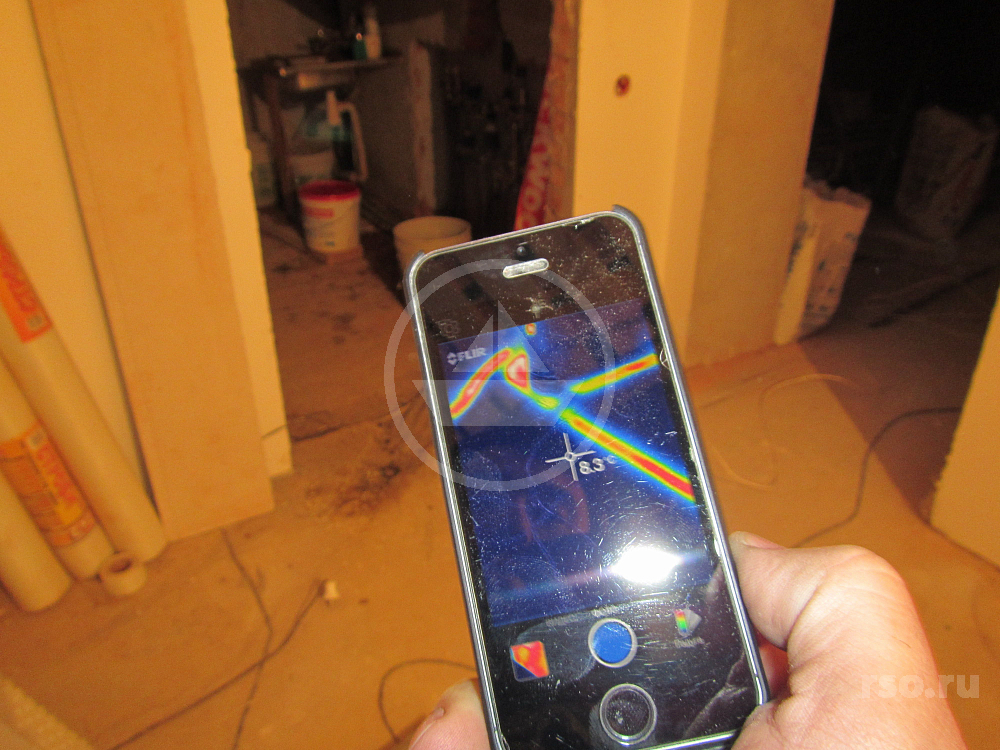

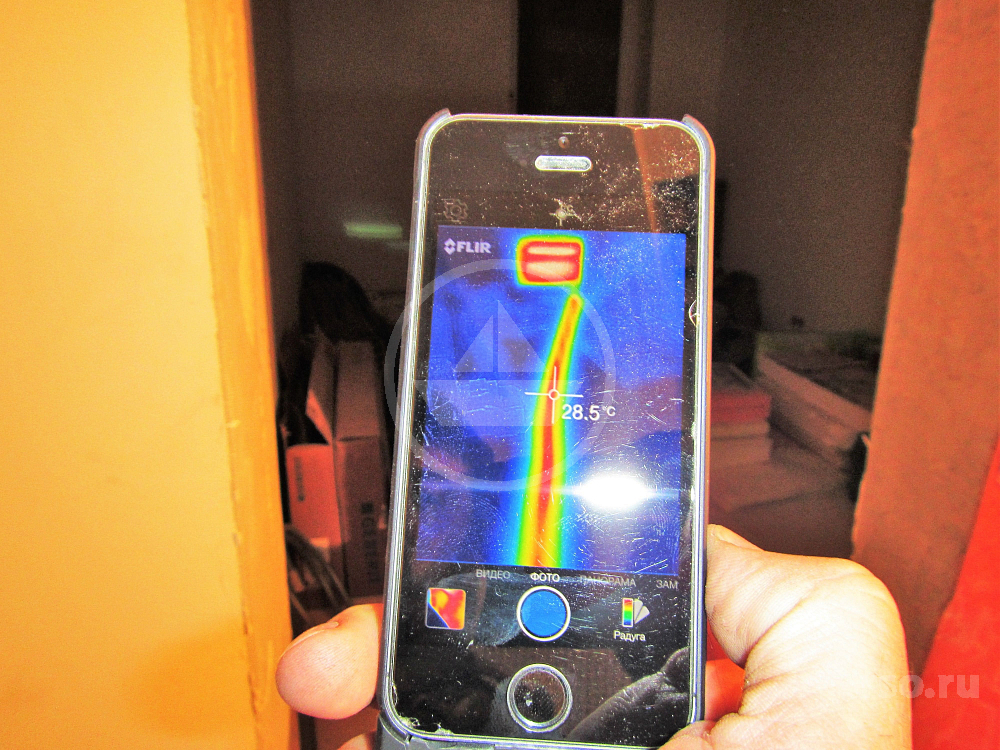

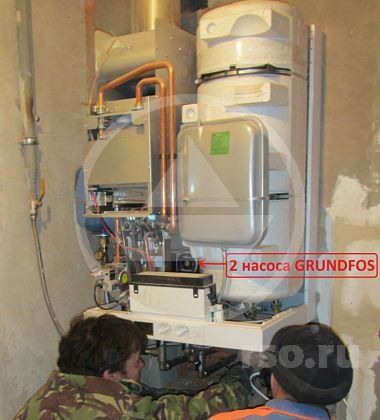

Делая обвязку котла Viessmann 111 W проверяем гидросистему не только на наличие утечек, но и обеспечиваем отсутствие завоздушивания. Стравливаем воздух клапанами Маевского на радиаторах, предохранительными спускниками насосно-смесительных узлов на этажах и слегка выкручиваем винты на двух внутренних насосах котла. Когда жидкость, вытекающая из приоткрученных винтов, перестанет пузыриться, убеждаемся в том, что в гидросистеме отсутствует воздух и обвязка газового котла завершена.

Обвязка газового двухконтурного котла в многоэтажном доме производится бригадой нескольких специалистов-теплотехников, для оперативного стравливания воздуха из отопительных приборов на этажах и ускорения процедуры промывки системы перед запуском. Работающий котёл Viessmann 111 W показывает оптимальное рабочее давление в системе и установленный режим температуры ГХВ.

Уверенностью в том, что система отопления собрана правильно и будет исправно функционировать долгие годы заказчик может обладать только в случае выполнения монтажных и пусконаладочных работ мастерами высокого класса какие и работают в ремонтно-строительной компании РемСантехОтряд.
Более подробное описание отражает детальная смета на отопление опубликованная на сайте.

Цена монтажа отопления и ГХВ одного этажа загородного дома в указанном примерном наполнении обойдётся:

 Элементы монтажа  Количество
 Насосно-вентильная Группа          2
 Радиатор  4
 Тёплый пол  20 кв.м.
 Ванна  1
 Умывальник  1
 Унитаз  1
 Полотенцесушитель  1
 Стиральная машина  1
 Посудомоечная машина  1
 Кухонная мойка  1
 Гигиенический душ  1
 Приблизительная стоимость     100000 руб.

На каждый последующий этаж, как правило, стоимость монтажа последовательно снижается, за счёт уменьшения количества раздаточных точек тепла и воды.

Закажите монтаж у нас и почувствуйте все положенные привилегии и преимущества работы профессионалов!
